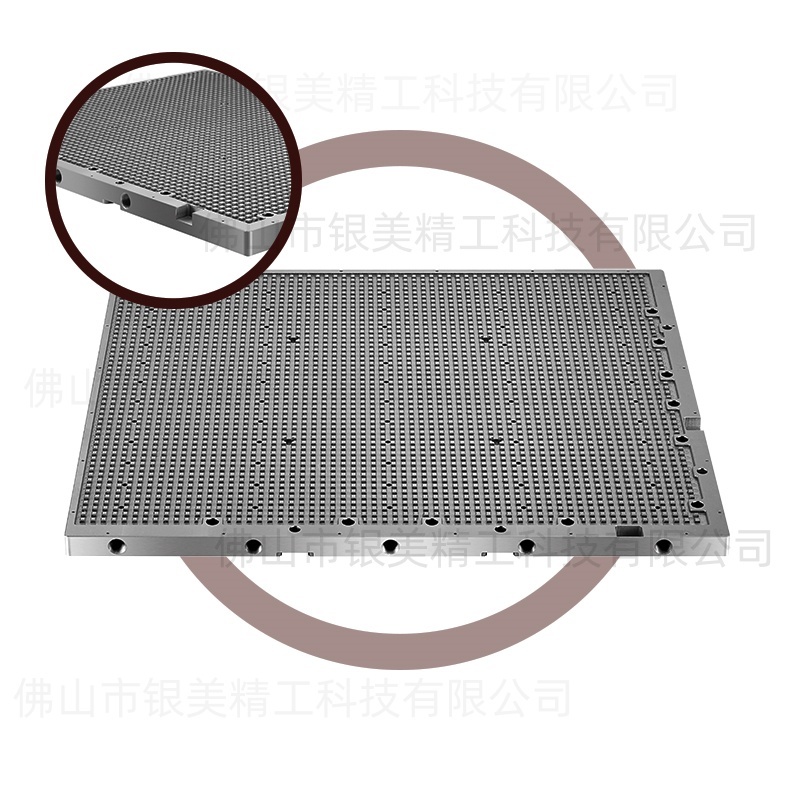

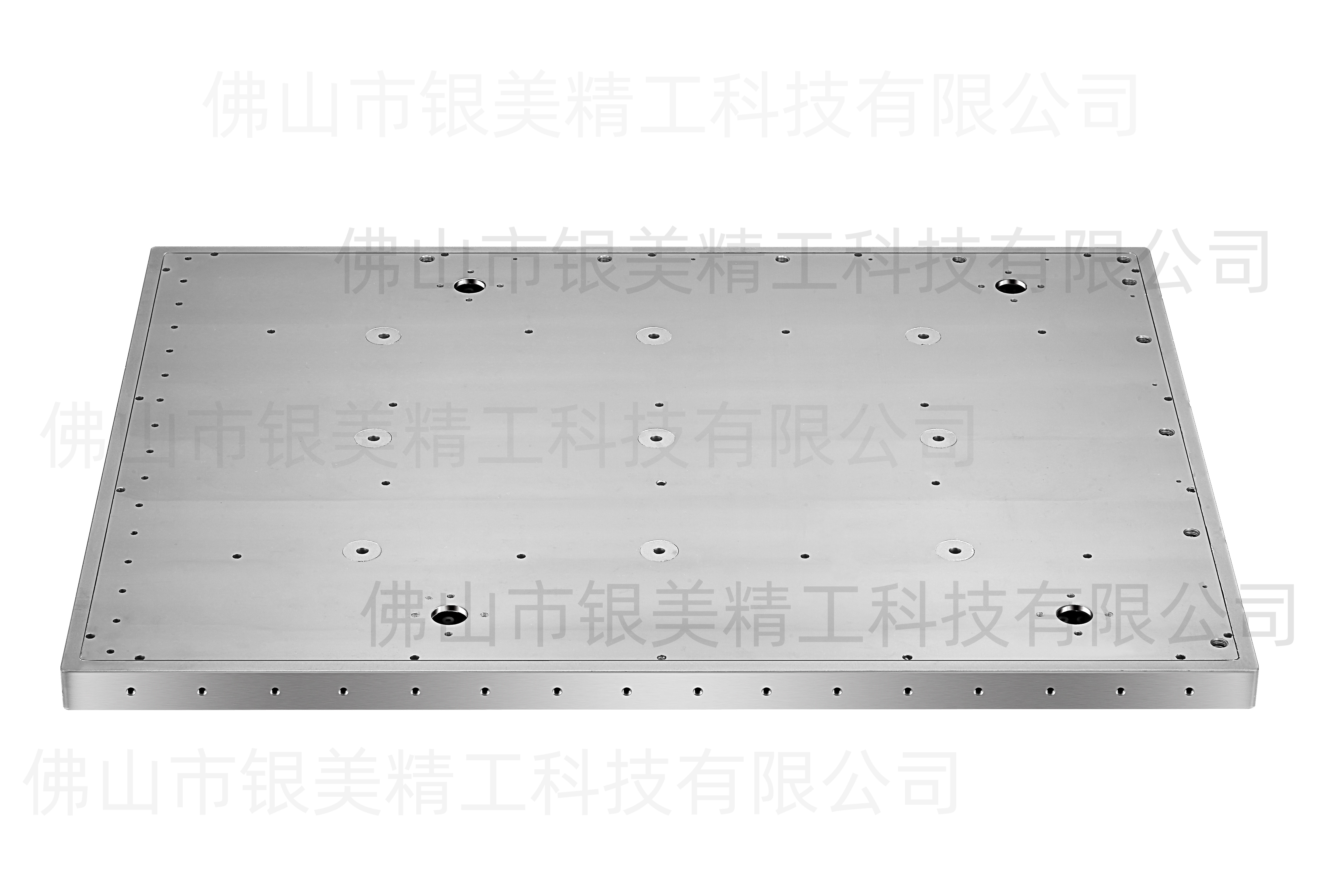

CNC 시리즈 진공 테이블
맞춤 크기로 특정 적용 요구사항에 부합
강력하고 균일한 흡착력으로 효율적이고 안정적인 클램핑
고평탄도의 표면을 위해 단일 알루미늄 판을 가공
경량 샌드위치 구조 설계
경량이면서 높은 구조적 강도
최대의 공기 흐름 효율
하드 아노다이징 표면 처리로 내스크래치 및 내마모성 우수
특별 제조 공정으로 일관된 품질 보증
두 가지 구성 옵션:
a. **독립형**: 진공 테이블에 진공 펌프가 포함됩니다.
b. **일체형**: 진공 펌프 없이 양압 공기원만으로 작동합니다.
포함 액세서리:
실링 스트립, 클램프 세트, 리프팅 아이, 다운 핀, 진공 펌프 (독립형용)
테이블 표면 상세:

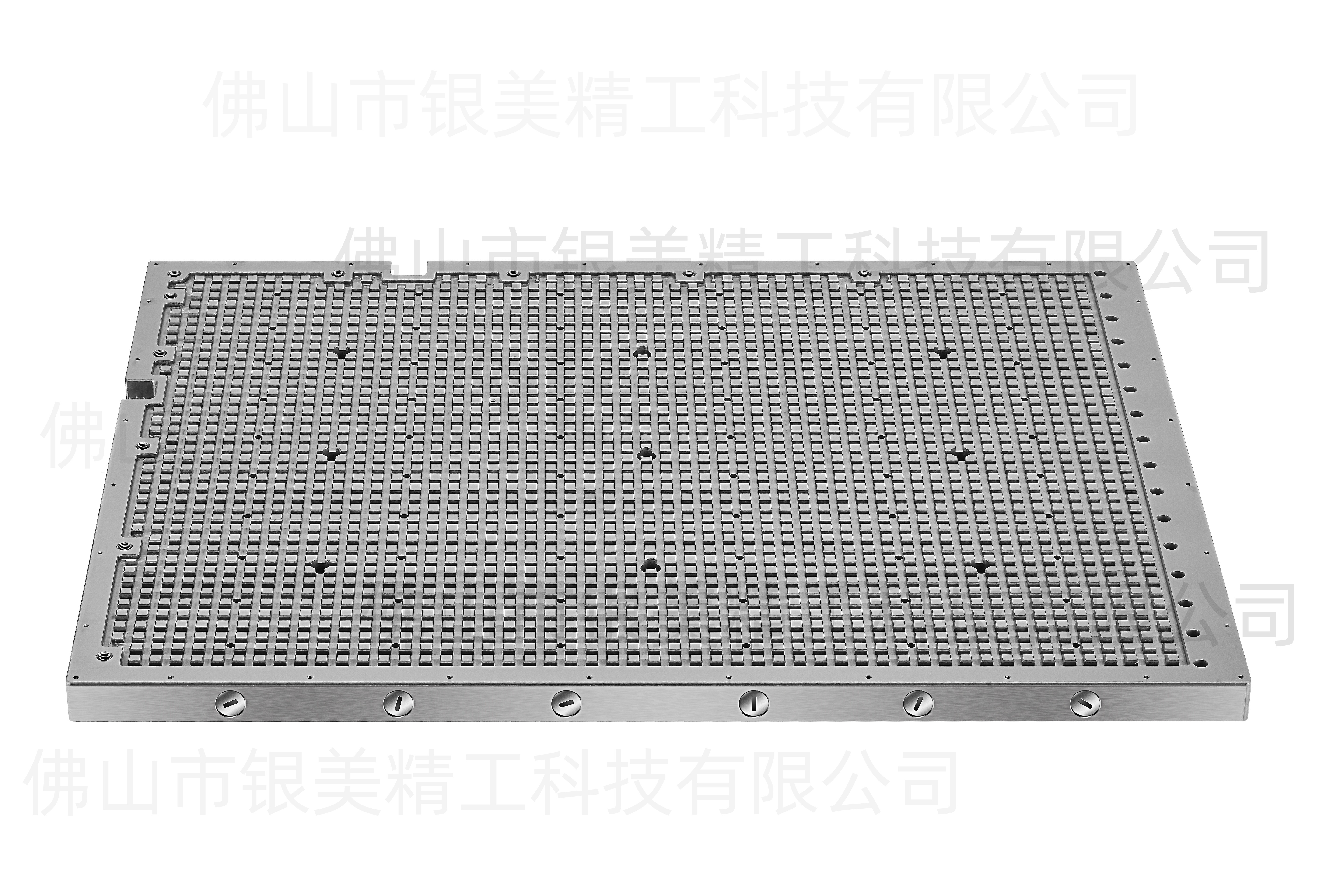

16×16 그리드 패턴

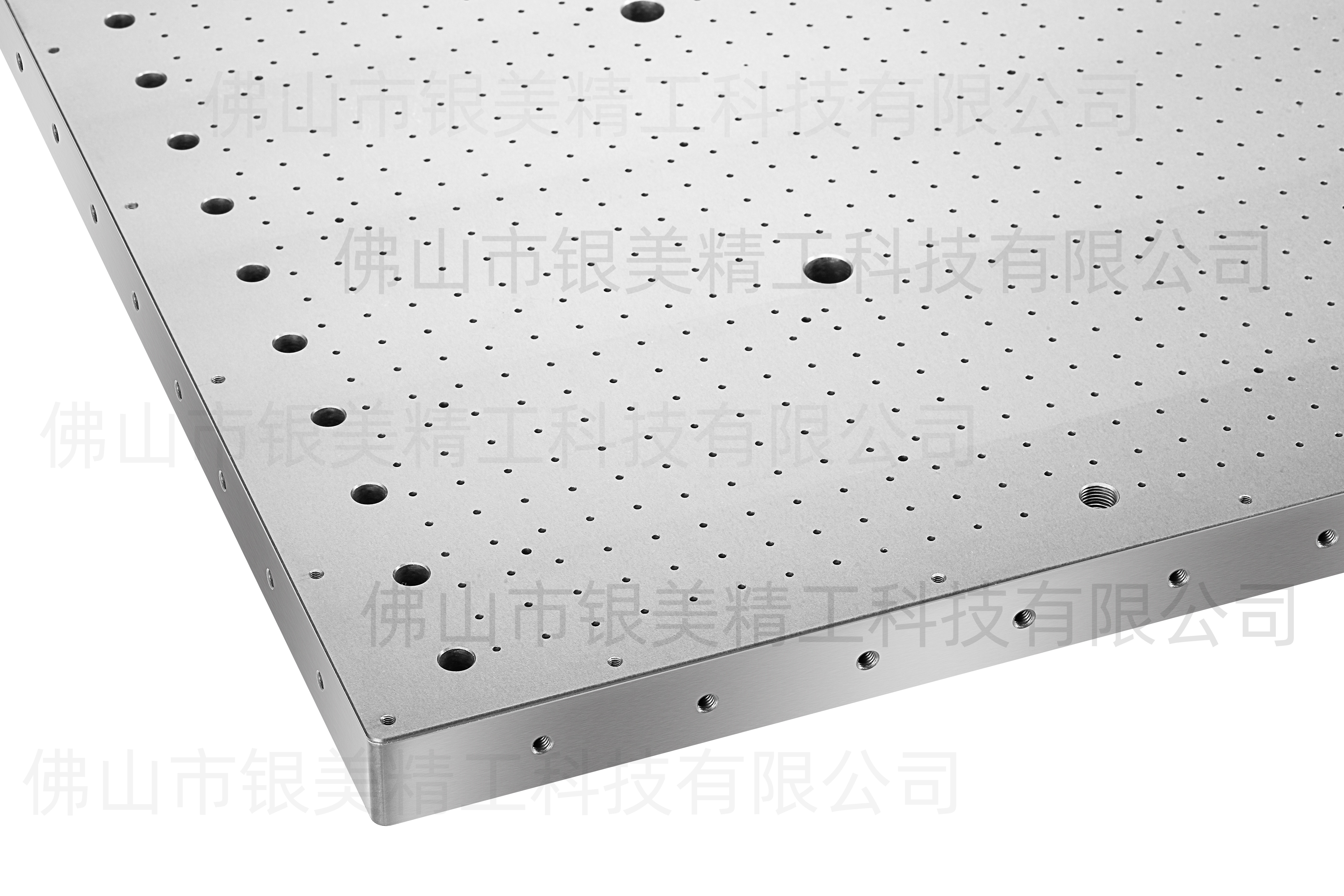

그리드 사각형 내 블라인드 홀 (필요 시 태핑 가능)
평탄도 정밀도: 0.02mm까지
작동 조건: 진공 게이지 -70 kPa 이하 표시 시
특징:
슬라이드 스위치 및 C형 자동 잠금 커넥터가 있는 공기 흡입구
재질 옵션: 강철 / 알루미늄 합금 (검정색/파란색 처리)
표준 크기 (맞춤 크기 가능):
기술 매개변수 및 특성
| SPEC | 두께(mm) | 패널 홀 직경(mm) | 패널 홀 간격(mm) | 패널 재질 | 인터페이스 방식 |
| :------------- | :------- | :------------- | :------------- | :------------ | :------------- |
| 2500\*1300\*42.5 | 42.5 | 0.8 | 20 | 알루미늄 합금 | 플랜지 |
| **표면 처리** | **평탄도 (mm)** | **패널 두께(mm)** | **베이스 두께(mm)** | **공기 흡입구 직경** | |
| 하드 아노다이징 | ≦0.10 | 2.0 | 2.0 | Φ50 | |
상기 기술 사양은 다음 데이터를 기준으로 맞춤 제작 가능
| SPEC (최대:4000\*2100) | 두께(mm) | 패널 홀 직경(mm) | 패널 홀 간격(mm) | 내부 파티션 | 인터페이스 방식 |
| :--------------------- | :------- | :------------- | :------------- | :------------ | :------------- |
| 맞춤 사양 | 25 | 0.8 | 10 | | 플랜지 |
| | 35.5 | 1.0 | 20 | 맞춤 설계 | 나사 |
| | 42.5 | 1.5 | 30 | | |
| | 53.5 | 맞춤 가능 | | | |
| | 75 | | | | |
| **표면 처리** | **평탄도 (mm)** | **패널 두께(mm)** | **베이스 두께(mm)** | **공기 흡입구 직경** | |
| 하드 아노다이징 | ≦0.10 | 2.0 | 2.0 | Φ40 | |
| 알루미늄 원색 | | | 3.0 | Φ50 | |
| PVDF 코팅 | | | 2.0 | 맞춤 가능 | |
Yimiwell 진공 테이블의 특성:
Yimiwell 진공 테이블은 허니콤 구조의 알루미늄 합금으로 제작되어 매우 높은 표면 평탄도를 가지며, 경량, 고강도, 고강성, 내굽힘, 내휨 등의 장점 외에도 높은 평탄도, 작은 휨 값, 큰 흡착력, 내스크래치 및 내마모성의 이점을 갖추고 있습니다.
세부 장점은 다음과 같습니다:
1. **넓은 표면 및 높은 평탄도:** Yimiwell 진공 테이블 패널의 최대 길이와 너비는 4000×2100mm에 달할 수 있으며(이 범위를 초과하는 크기는 이음 가능), 우수한 평탄도와 휨 성능을 자랑합니다:
평탄도: 일반적으로 0.20mm 이내, 최소 5μm까지 가능.
휨: 30kg 하중 아래 0.10mm 미만.
2. 경량 및 대형 적재 하중: Yimiwell 진공 테이블은 항공등급 알루미늄 허니콤 구조와 일체형 알루미늄 합금 성형을 사용합니다. 경량 설계로 >60kg/m²의 단점 하중 변형 없이 높은 강도와 안정성을 결합합니다.
3. 균일하게 분포된 강력한 흡착력: Yimiwell 진공 테이블은 플랫폼의 성능에 영향을 주지 않으면서도 모든 위치에서 균일하게 강력한 흡착력을 발휘합니다.
4. 내스크래치 및 내마모성:Yimiwell 진공 테이블 표면은 자연 산화막 및 하드 아노다이징 처리될 수 있습니다. 그 중 하드 아노다이징은 최고의 내스크래치 및 내마모성을 제공하며, 최대 표면 경도는 Hv500에 달합니다.
5. 고객 요구에 따른 맞춤 제작 가능: Yimiwell 진공 테이블은 고객의 요구를 기준으로 맞춤 제작이 가능합니다.
