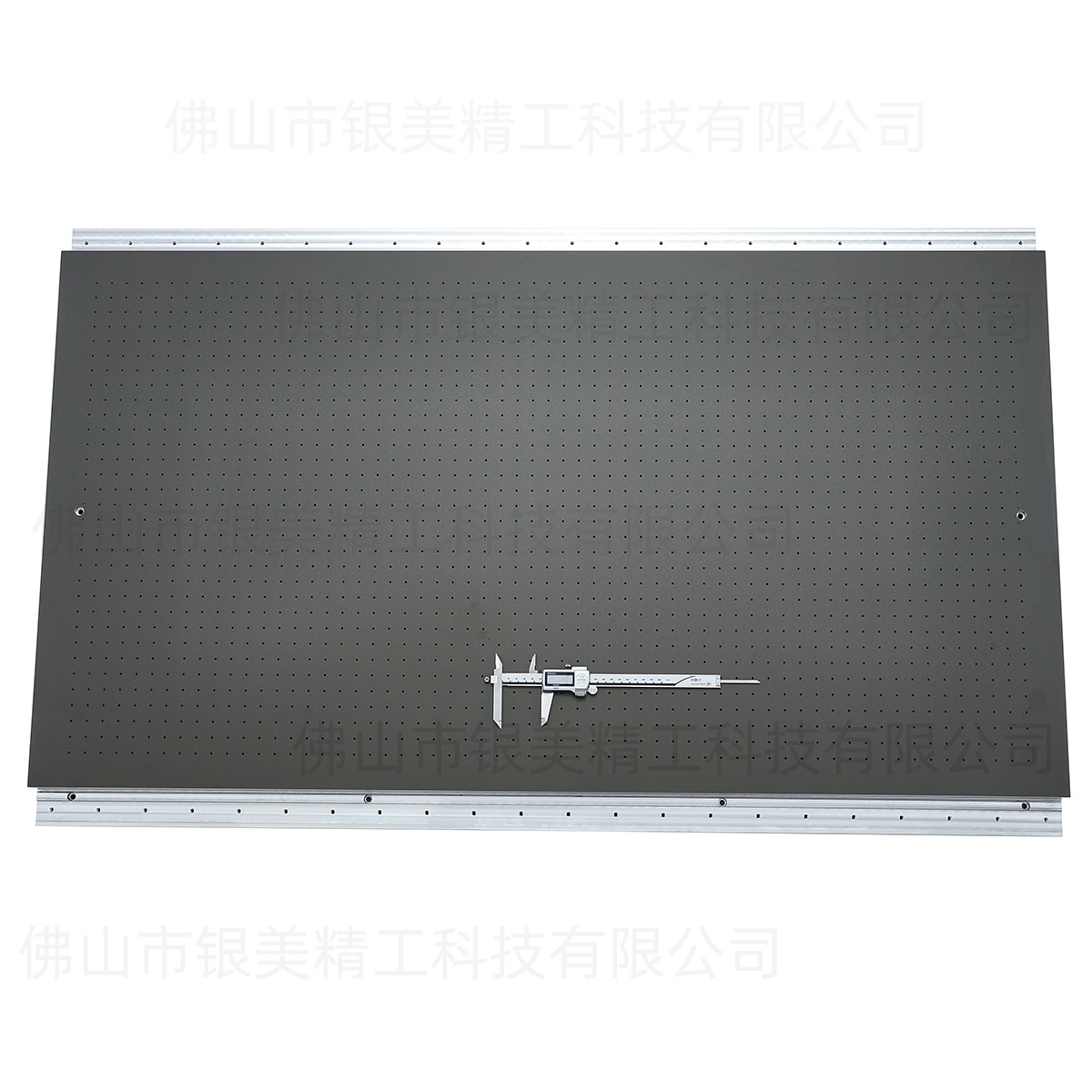

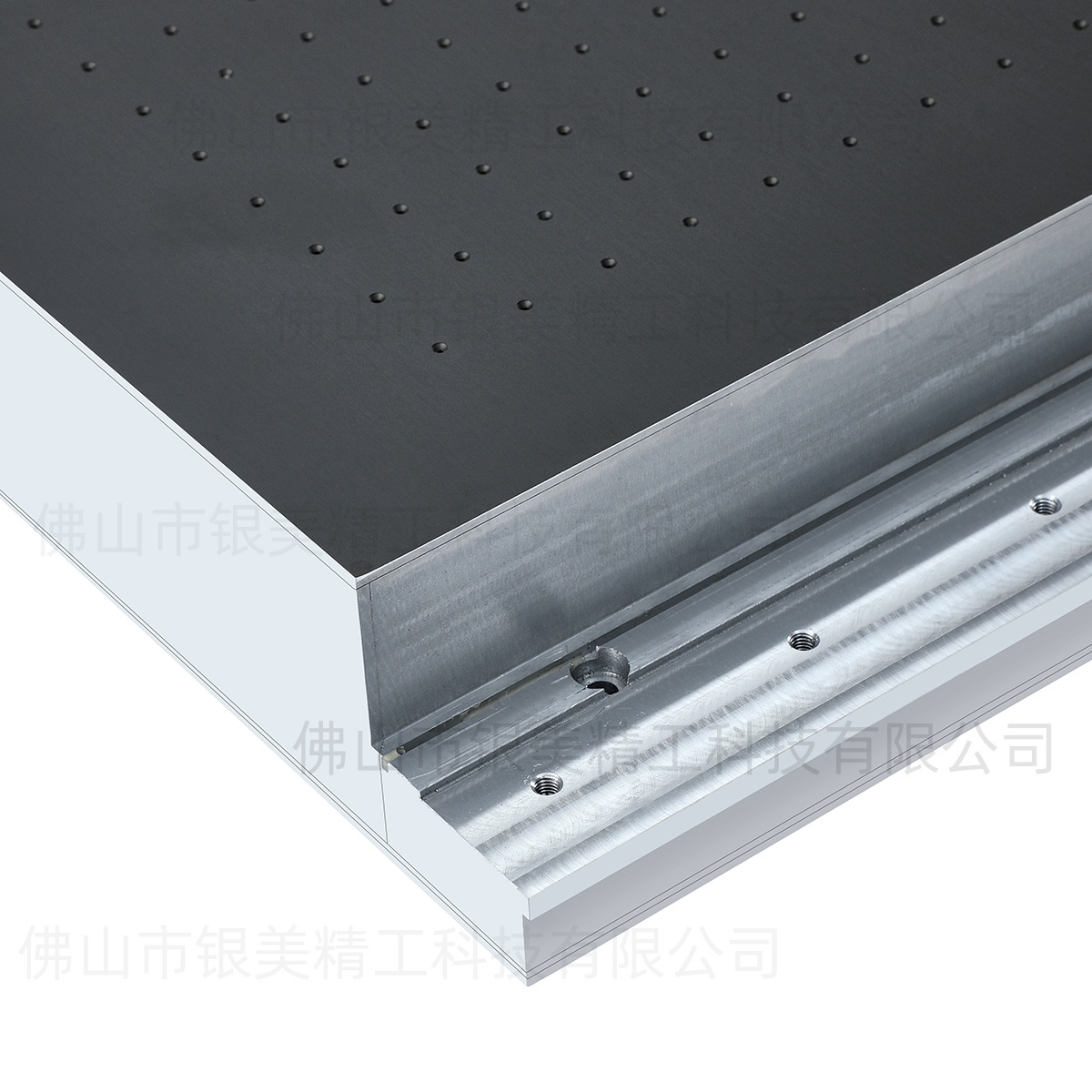

절단기 흡착 플랫폼 1300*1000*66.5(정면 가이드레일 - 프로파일 단면 입구 차단)

키워드

절단기 시리즈 흡착 플랫폼

소속 분류

제품 상세 정보

절단기 흡착 플랫폼 1300*1000*66.5 정면 가이드 파라미터는 다음과 같습니다:

은미 흡착대 규격	은미 흡착대 두께	패널 구경	패널 구간 거리	패널 재질	인터페이스 방식
1300100066.5	66.5	2.0	20	합금 알루미늄	플랜지

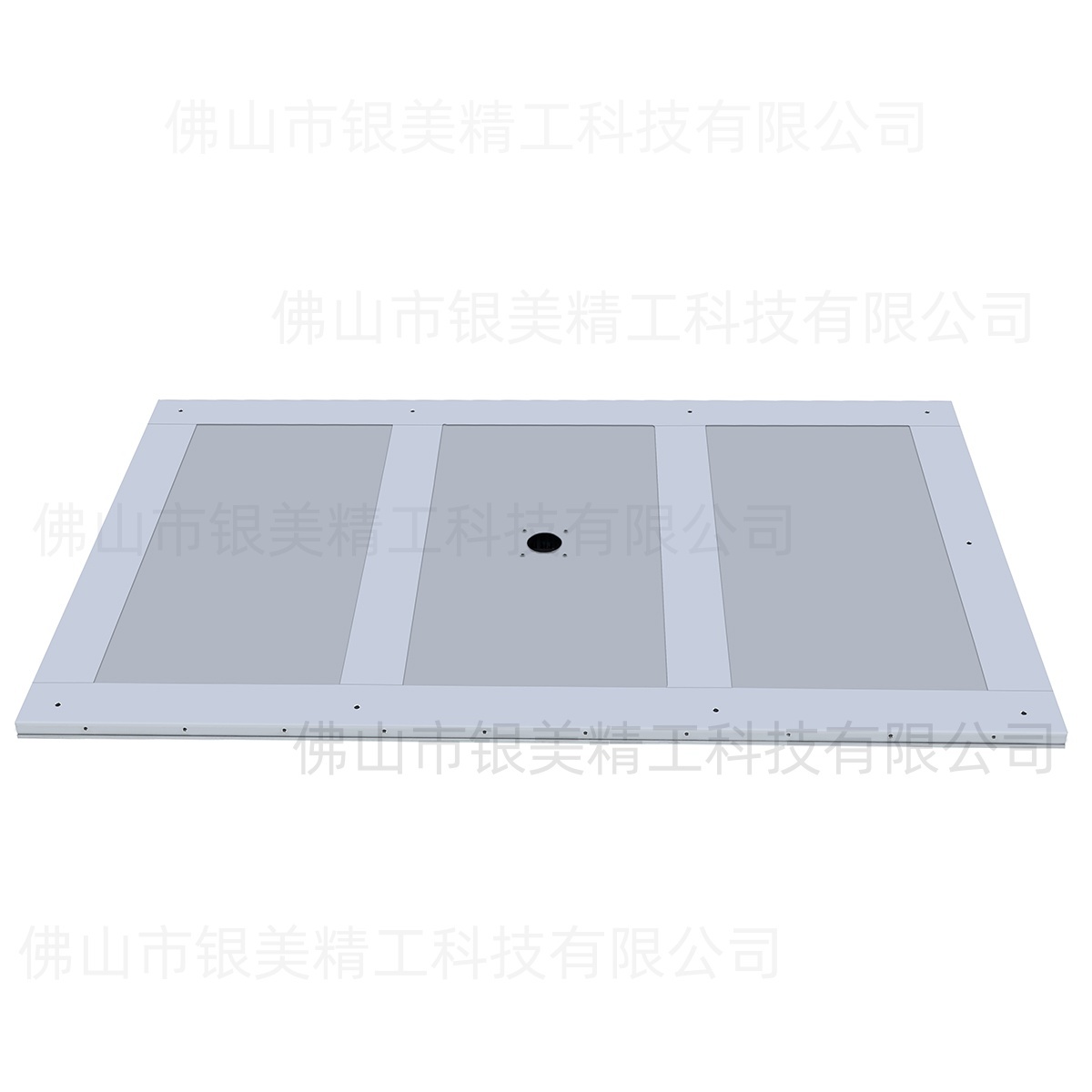

표면 처리	평탄도 MM	패널 두께	바닥판 두께	흡기 구경
경질 산화	≤0.20	2.0	2.0	Φ50

위 파라미터는 고객이 아래 그림을 참고하여 직접 DIY

은미 흡착대 규격	은미 흡착대 두께	패널 구경	패널 구간 거리	패널 재질	인터페이스 방식
1300100066.5 맞춤 제작 가능	25.0 35.5 42.5 53.5	1.0	15	합금 알루미늄	플랜지
		1.5	20		나사 구멍
		2.0
표면 처리	평탄도 MM	패널 두께	바닥판 두께	흡기 구경
경질 산화	≤0.20	2.0	2.0	Φ50 Φ40 Φ30 맞춤 제작 가능
광 알루미늄

은미 정밀 진공 흡착 플랫폼 특징:

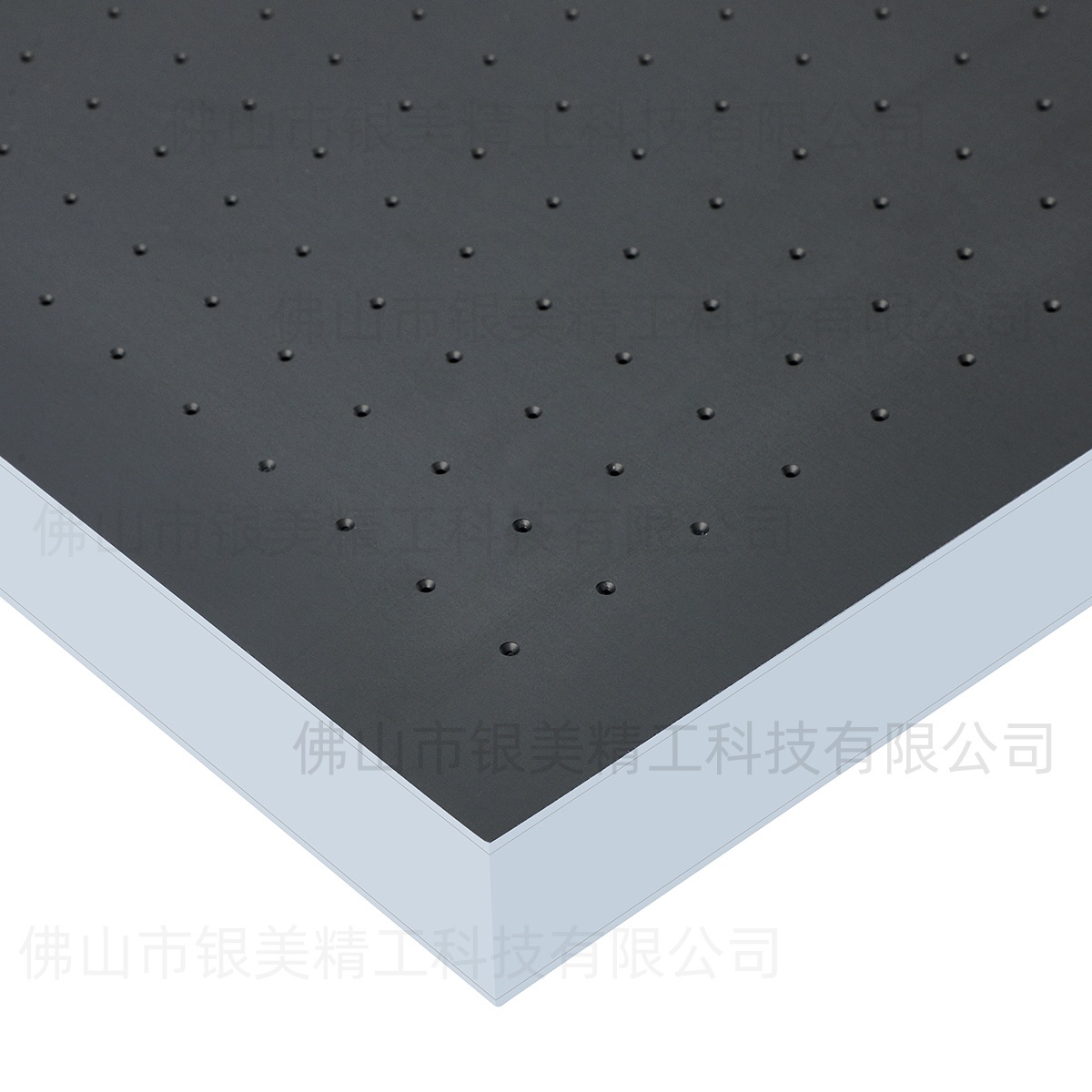

은미 정밀 진공 흡기 플랫폼은 알루미늄 벌집 구조로, 알루미늄 합금 재료로 제작되었으며 표면 평탄도가 매우 높습니다. 이 플랫폼은 알루미늄 벌집판의 가벼움, 강도 높음, 강성 큼, 굽힘 및 휨 저항 등의 장점 외에도 평탄도가 높고 휨 값이 작으며 흡착력이 크고 긁힘 및 마모에 강한 장점이 있습니다. 자세한 장점은 다음과 같습니다:

1. 대형 판면 고평탄도

은미 정밀 진공 흡기 플랫폼 판면 크기는 최대 2100*3950mm(이 크기를 초과하는 경우 연결 가능). 매우 우수한 평탄도와 휨 값을 가지고 있으며, 평탄도는 일반적으로 20마이크로미터 이내로 제어되며 최저 10마이크로미터에 도달할 수 있습니다; 휨 값은 30kg 하중에서 10마이크로미터 미만입니다.

2. 가벼운 무게와 높은 하중 지지력

은미 정밀 진공 흡기 플랫폼은 고품질 알루미늄 벌집 구조를 사용하며, 전부 알루미늄 합금 재료로 제작되어 평방미터당 밀도는 약 25-35kg입니다. 30kg 하중에서도 변형되지 않습니다.

3. 강한 흡착력과 균일한 흡착력

은미 정밀 진공 흡기 플랫폼은 최적화된 설계를 거쳐 플랫폼의 모든 성능에 영향을 주지 않으면서도 임의 위치에서 강하고 균일한 흡착력을 보장합니다.

4. 긁힘 및 마모 저항

은미 정밀 진공 흡기 플랫폼 판면은 여러 가지 처리 공정을 거치며, 각각은 플루오르 탄소 PVDF 분체 도장, 양극 산화, 경질 산화로 실제 필요에 따라 선택할 수 있습니다. 그중 경질 산화 공정이 가장 긁힘과 마모에 강하며 표면 경도는 HV500-700에 달합니다.

5. 고객 맞춤 제작

은미 정밀 진공 흡기 플랫폼은 고객 요구에 따라 맞춤 제작이 가능하며, 플랫폼 규격 크기, 구경 및 구간 거리, 흡기 면적, 흡기 구경, 흡기구 수, 인터페이스 방식, 임의 구역 분할, 단독 흡기 또는 비흡기 등 모두 맞춤 제작할 수 있습니다.

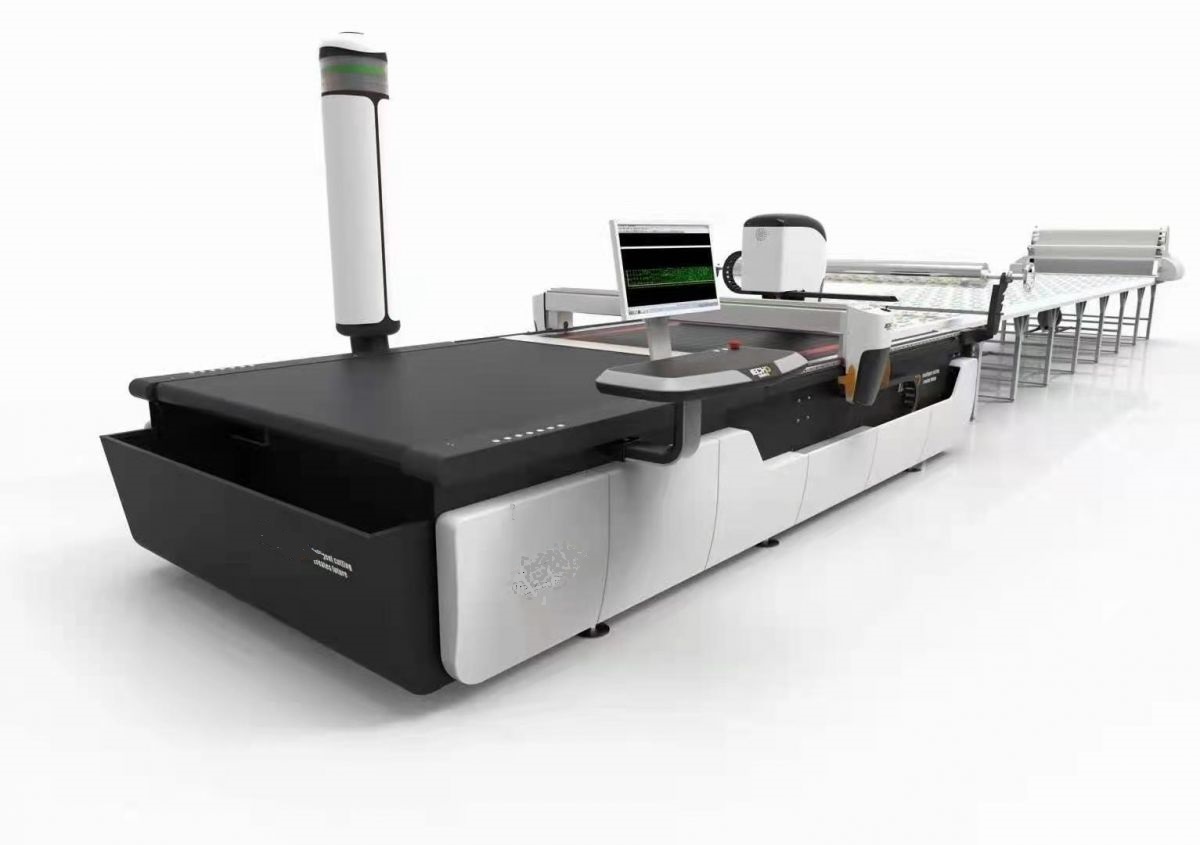

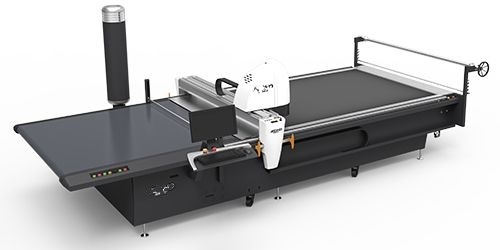

적용 사례: (디지털 절단기, CNC 절단기 등)
