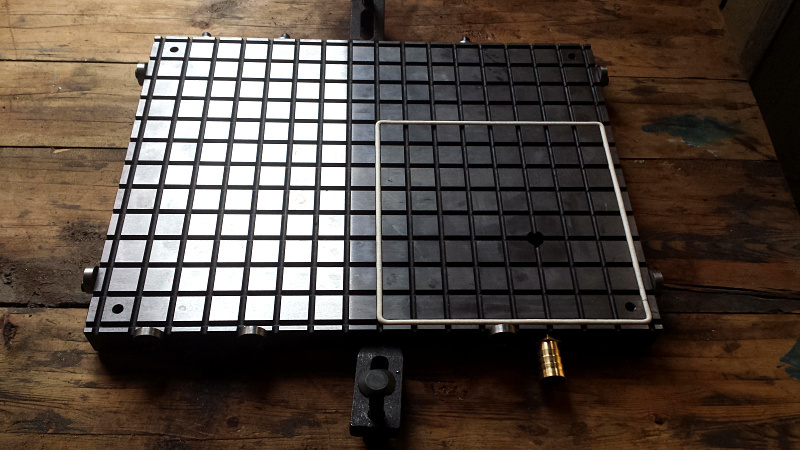

CNC 진공 흡착판

키워드

소속 분류

기타 진공 흡착 플랫폼

관련 제품
제품 컨설팅

제품 상세 정보

  1. 두 가지 방식:

  1. 독립형, 흡착판과 진공 펌프.
  2. 일체형, 흡착판은 진공 펌프 없이 양압 기원만 연결.
  1. 부속품: 밀봉 스트립, 압판 커버, 행거 링, 원통 핀, 진공 펌프.
  2. 격자 16*16 격자 내 맹공 , 구멍은 나사산 가공 가능.
  3. 평면도 정밀도는 도달 가능 0.02mm。
  4. 부압계 표시 도달 -70KPa 작동 가능.
  5. 공기 접속구에 슬라이딩 스위치 장착, C 형 자가 잠금 접속구.
  6. 제품 재료: 강철 / 알루미늄 합금(검정 / 파랑).
  7. 표준 공급 규격(기타 규격은 비표준 맞춤 가능):

순번

치수 규격(길이×너비×높이) 단위: mm

1

300x300x55

2

300x400x55

3

300x500x55

4

300x600x55

5

400x400x55

6

400x500x55

7

400x600x55

8

400x800x55

9

400x1000x55

10

500x500x55

11

500x600x55

12

500x800x55

13

500x1000x60

14

600x800x60

15

600x1000x60

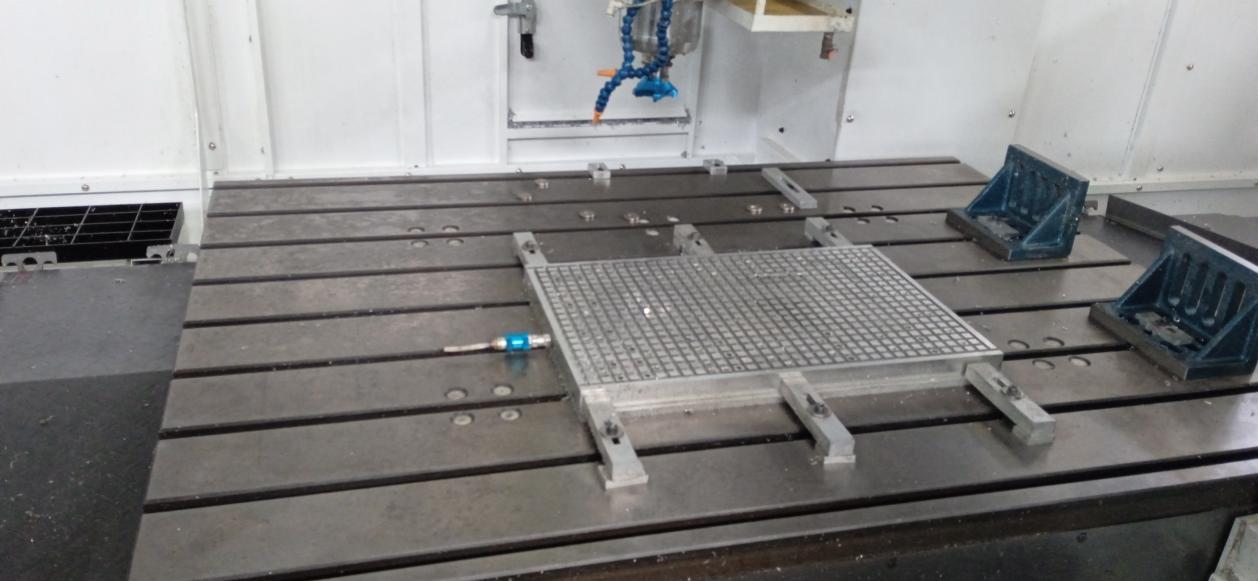

CNC 진공 흡착판 적용 장면 700x400

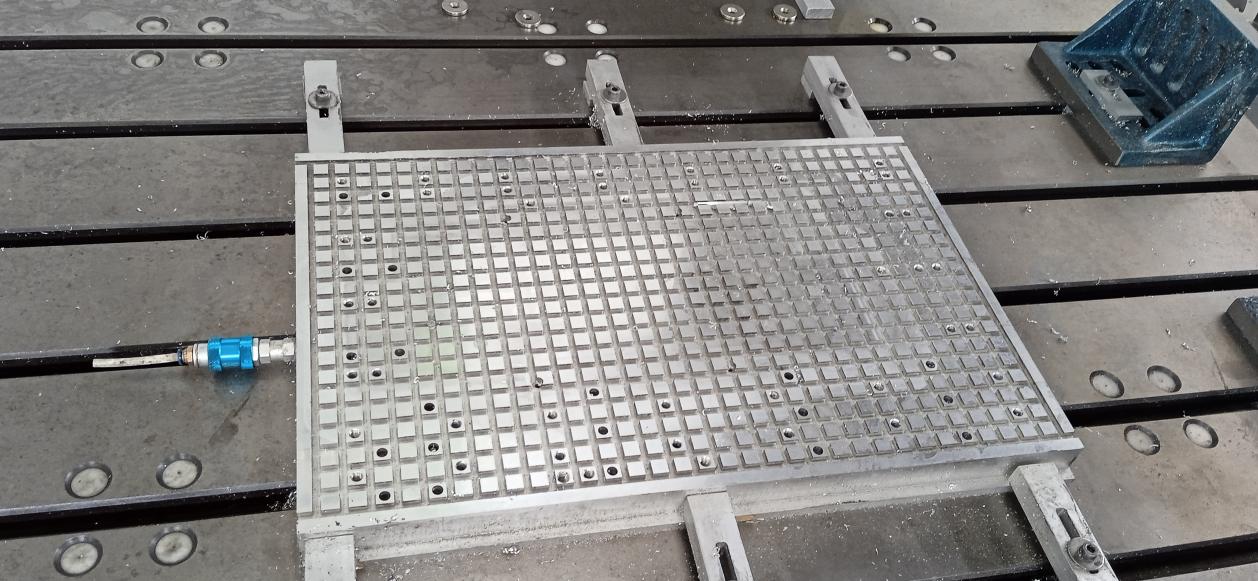

CNC 진공 흡착판 적용 장면 700x400

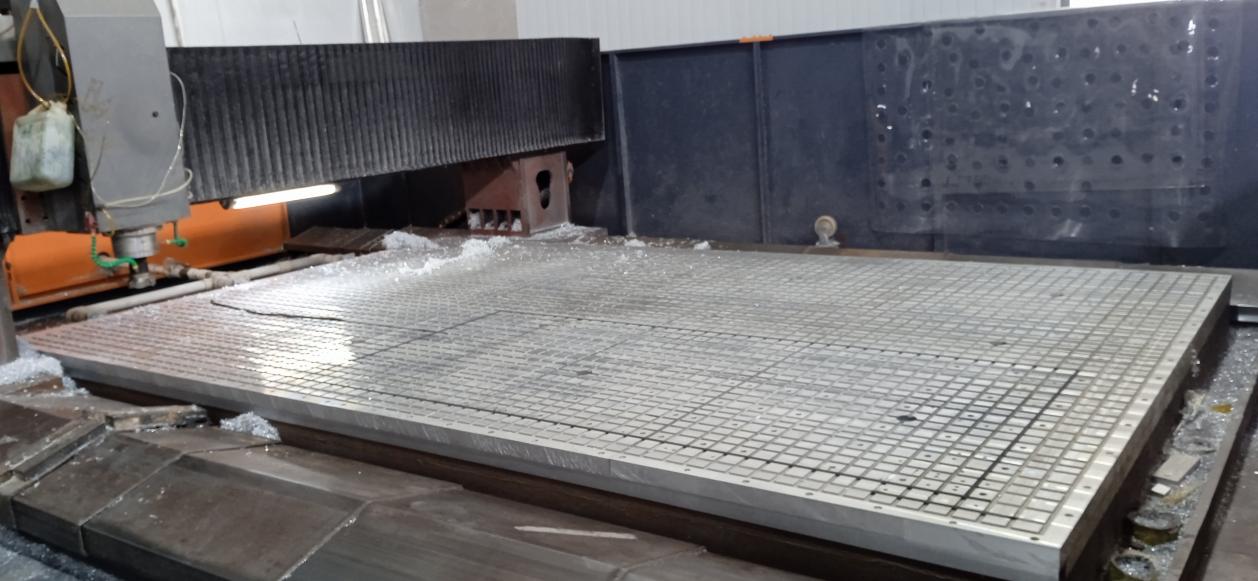

CNC 진공 흡착판 적용 장면 5000x2500
